地腳螺栓分為勁錨板地腳螺栓、焊接地腳螺栓、錨爪式地腳螺栓、筋板式地腳螺栓、7字地腳螺栓、9字地腳螺栓、傘把地腳螺栓。適用于各種設備固定、鋼結構基礎預埋件、路燈、交通指示牌、泵、鍋爐安裝、重型設備預埋固定等。
地腳螺栓又稱地腳栓、地腳螺絲、地腳絲等。專供埋于混凝土地基中，作固定各種機器、設備的底座用。
7字地腳螺栓為地腳螺栓中較常用的一款。一般采用Q235鋼材制作，強度高的使用Q345B或16Mn材質加工，也有用40Cr材質加工8.8級強度的產品，偶爾也有用二級或三級螺紋鋼加工。

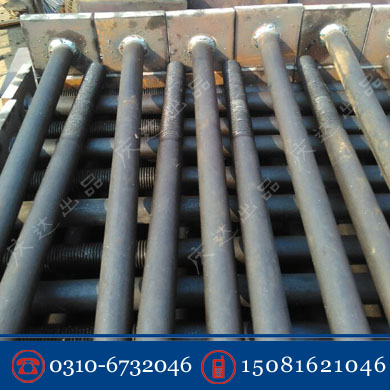

焊接型地腳螺栓由單頭螺栓焊接加勁鐵板后制成。其抗拉拔能力強。根據使用的條件不同，分別可以達到3.6級、4.8級、6.8級、8.8級等等級。
地腳螺栓有毛料、粗桿、細桿不同形式之分。毛料即原材料鋼材不經改制，用圓鋼或線材直接加工而成；粗桿或稱為A型，細桿或稱為B型，都由鋼材改制成相應要求的桿徑后加工而成。
地腳螺栓一般用Q235鋼，即為光圓的。螺紋鋼（Q345）強度大，做螺母的絲扣沒有光圓的容易。
對于光圓地腳螺栓而言，埋深一般為其直徑的25倍，然后做一個120mm左右長的90度彎鉤。 如果螺栓直徑很大（如45mm）埋深太深的話，可以在螺栓端部焊方板，即做一個大頭就可以了（不過也是有一定要求的）。埋深和彎鉤都是為了保證螺栓與基礎的摩擦力，不至于使螺栓發生拔出破壞。
同時地腳螺栓 可分為固定地腳螺栓、活動地腳螺栓、脹錨地腳螺栓和粘接地腳螺栓。其中根據外形不同分為：L型預埋螺栓、9字型預埋螺栓、U型預埋螺栓、焊接預埋螺栓、底板預埋螺栓
安裝方法
1、一次埋入法：澆灌混凝土?xí)r，將地腳螺栓埋入。當高塔等以傾覆控制時，地腳螺栓宜采用一次埋入法。
2、預留孔法：設備就位，將孔洞打掃干凈，將地腳螺栓放入孔中，設備定位找正后再用比原基礎高一級的無收縮細石混凝土進行澆灌，搗固密實。一次埋入之地腳螺栓中心至基礎邊緣的距離不應小于2d（d為地腳螺栓直徑），且不應小于15mm（d≤20時不應小于10mm），并不小于錨板寬度的一半加50mm，當不能滿足上述要求時，應采取適當措施，予以加強。結構用的地腳螺栓直徑不宜小于20mm。當承受地震作用時，應采用雙螺母固定，或采用其它有效防止松動的措施，但地腳螺栓的錨固長度應比非地震作用的錨固長度增加5d
